기술개발 성과
부유식 해상마리나 구조물 설계와 국부 보강 및 계류 시스템

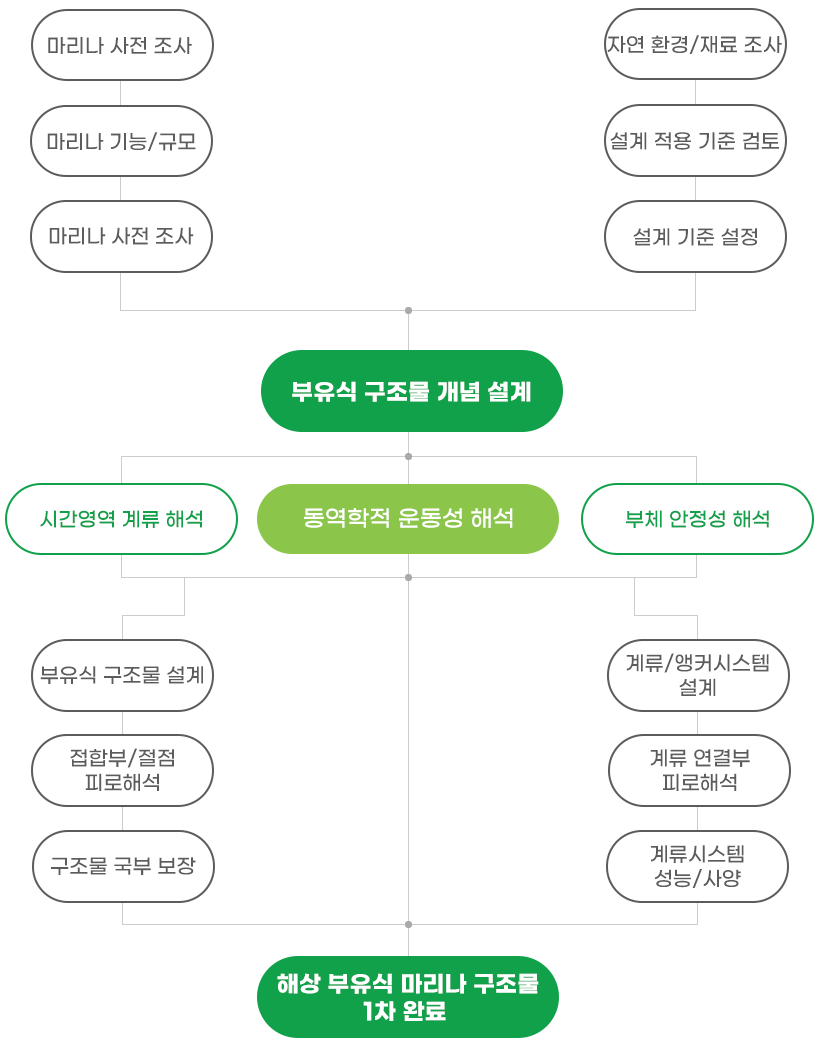

기술 개발 흐름도(1차 년도)
시설 규모(200신석)
| 구분 | 번호 | 시설명 | 면적(㎡) | |
|---|---|---|---|---|
|
함체상부시설 |
1 |
보관및수리시설 |
2,400 |
|
|
2 |
마리나 지원시설 |
3,500 |
||
|
3 |
레크레이션 센터 |
4,500 |
||
|
4 |
강습시설 |
500 |
||
|
5 |
샤워 및 관리시설 |
1,000 |
||
|
6 |
관리동 |
400 |
||
|
7 |
쇼핑센터 |
1,000 |
||
|
8 |
화장실 및 샤워실 |
600 |
||
|
9 |
간이숙박시설 |
2,000 |
||
|
10 |
관측탑 |
200 |
||
|
11 |
클럽하우스 |
1,000 |
||
|
12 |
만남의 광장 |
600 |
||
|
13 |
헬리포트 |
1,000 |
||
|

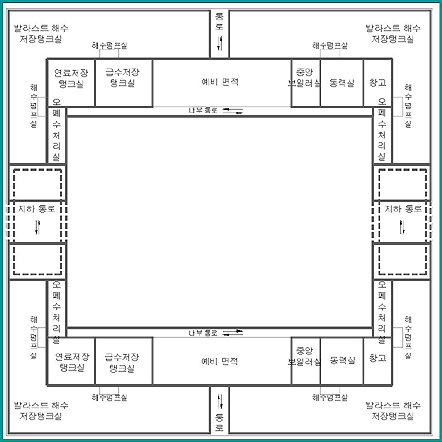

함체내부시설 |
14 |
동력실 |
3,500 |
|
|
15 |
연료저장 탱크실 |
4,000 |
||
|
16 |
오/폐수 처리시설 |
3,000 |
||
|
17 |
급수저장 탱크실 |
4,500 |
||
|
18 |
해수저장 탱크실(Ballast Tank) |
48,000 |
||
|
19 |
중앙보일러실 |
2,400 |
||
|
20 |
저장 및 자재 창고 |
2,400 |
||
|
함체상부 시설 Layout |
|
|||
마리나 계류 안정성 해석 결과
파랑 입사각에 따른 계류력 변화
Heave 동요량 (시간영역)

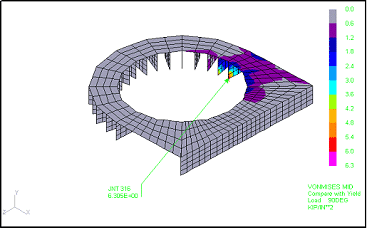

부유식 마리나 전체 구조 해석 결과
Sagging & Hogging 조건
Sagging & Hogging 조건
부유식 마리나 국부 설계
함체 내부 Tank 설계
젯티부 설계
통로부 설계
마리나 계류 및 앵커시스템 설계
계류 연결부
Guide Frame
Anchor Jacket
계류 연결부 및 Jacket 설계
해저 통로부 설계
함체 연결부 설계
요트 정박지 설계
특허등록
등록 번호 : 544571
등록 일자 : 2006년 1월 12일
명 칭 : 부유식 해상 마리나 구조물
등 록 인 : (주)오션스페이스, 한국해양수산개발원
부유식 해상 마리나의 해상 설치 기술과 운영 및 유지관리 기술 개발

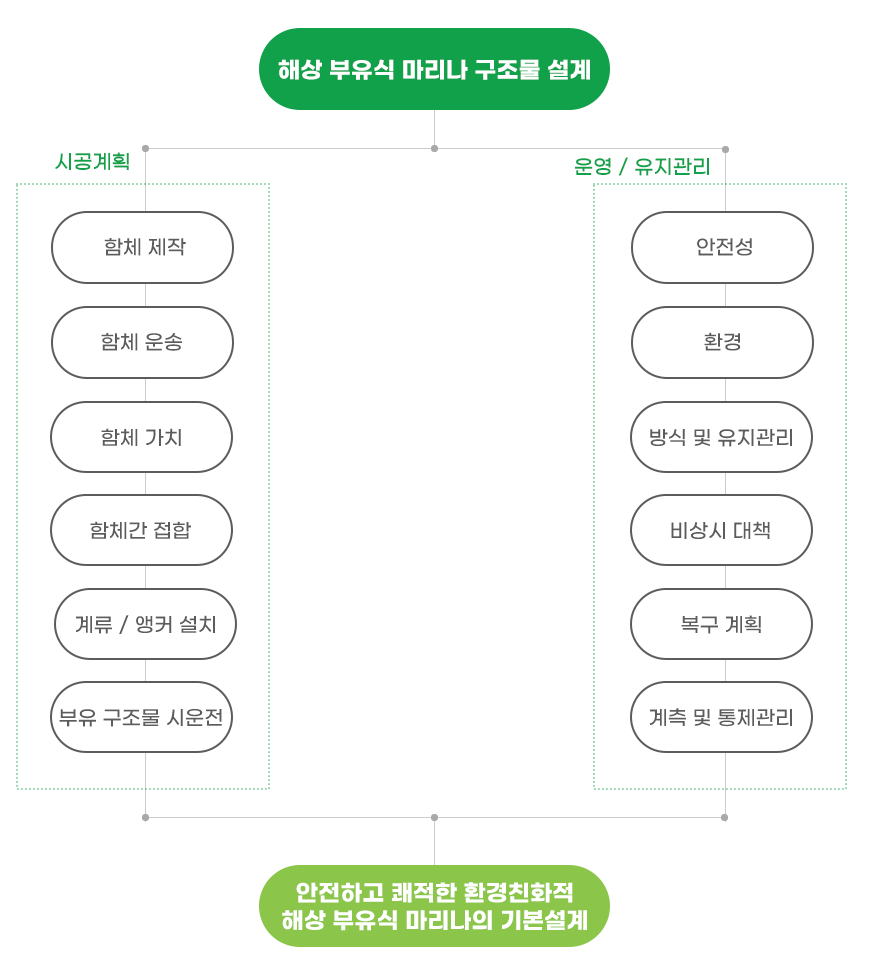

기술 개발 흐름도(2차 년도)
부유식 해상 마리나의 시공 및 설치 기술
부유식 구조물 함체 제작 및 운송 기술
함체 운송시 동적 운동성 해석을 통한 안정성 검토

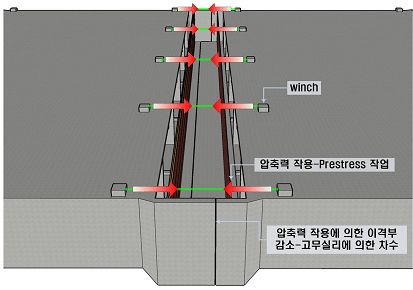

함체 가치시 안정성 해석과 함체 해상 접합 기술
해저 계류 시스템과 앵커 설치 기술
해상 마리나의 장기적 유지관리 기술

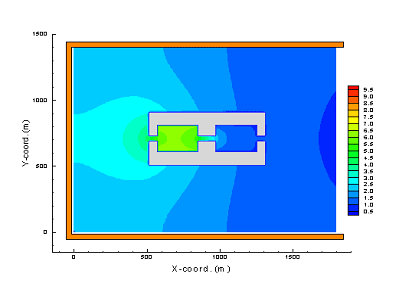

마리나 내 원활한 해수 순환을 통한 청정 해역 유지 방안
함체 구조물과 계류 시스템의 방식 및 마모 방지 대책
함체 접합부와 절점 및 계류 시스템 연결부의 피로 방지대책
해상 마리나의 안전하교 효율적인 운영 기술
비상시(선박 충돌, 화재, 침수, 계류시스템 손상, 태풍, 오염 발생 등)에 대비한 대책 수립과 설계 반영

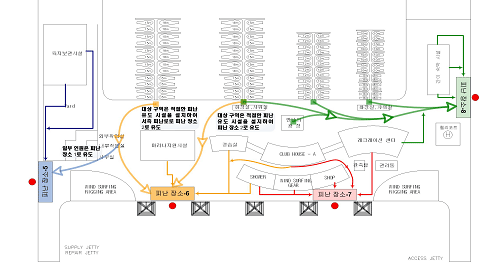

신속 대피 시스템 구축 및 복구 계획
계측 및 통제 관리 시스템 구축
환경 보호 및 마리나 모니터링 시스템 검토
