태양광 단위플랫폼
태양광 단위 플랫폼
MW급 해상태양광 발전을 위한 단위 플랫폼 제원 및 설비 용량
| 구분 | 제원 |
|---|---|
|
구조물 크기 |
길이방향(m) : 11, 폭방향(m) : 10, 높이방향(m) : 4.05 |
|
태양광 모듈 용량 및 수량 |
420W, 36장 |
|
설비용량(kW) |
15.12 (=420W x 9ea x 4열) |
|
사용재료 |
SS275(강재) |
|
|

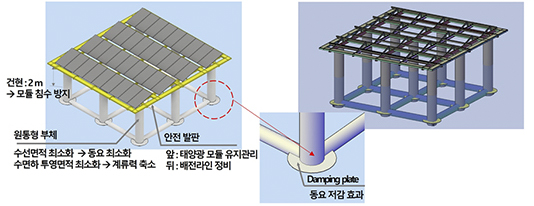

특장점
반잠수식 타입으로 파랑하중 감소 및 동요저감 효과 우수.
부체 하부에 Damping Plate를 적용하여 동요저감 효과 증대.
유의파고 2.5m에서 부유체 횡동요 2.5도 및 부유체 가속도 0.08G의 동요성능.
유의파고 2.5m 기준으로 상부 발전시설 침수 방지를 위한 건현 2.0m 적용.
설치 및 유지관리가 용이한 부유식 강재 구조물과 콘크리트 앵커블록.
유지보수용 발판을 태양광 모듈 앞뒤로 설치하여 유지 보수 편의성 확보.
단위 플랫폼 및 모듈화를 통해 설치 및 해체 용이.
수리실험
실험결과 유의파고 2.5m에서 횡동요 2.06도와 가속도 0.05G로 나타남
실증실험
실험결과 유의파고 2.5m에서 횡동요 2.56도와 가속도 0.08G로 나타남.
실증시험 개요
실증시험 목적 및 장소
시험 목적 : 실증시험을 통해 단위 플랫폼 시제품의 주요 성능지표인 부유체 횡동의 RMS 5.0도 이하,
부유체
상하동요 가속도 RMS 0.3G이하를 만족하는 지 여부 확인 및 성능 검증
시험 일자 : 21. 03. 05(금) ~ 21. 04. 15(목), 42일
시험 장소 : 전라북도 군산시 비응항 인근 (N: 33° 53' 42.78", E: 126° 31' 9.94)
실증시험 좌표계 구성
실증시험 위치 및 환경조건

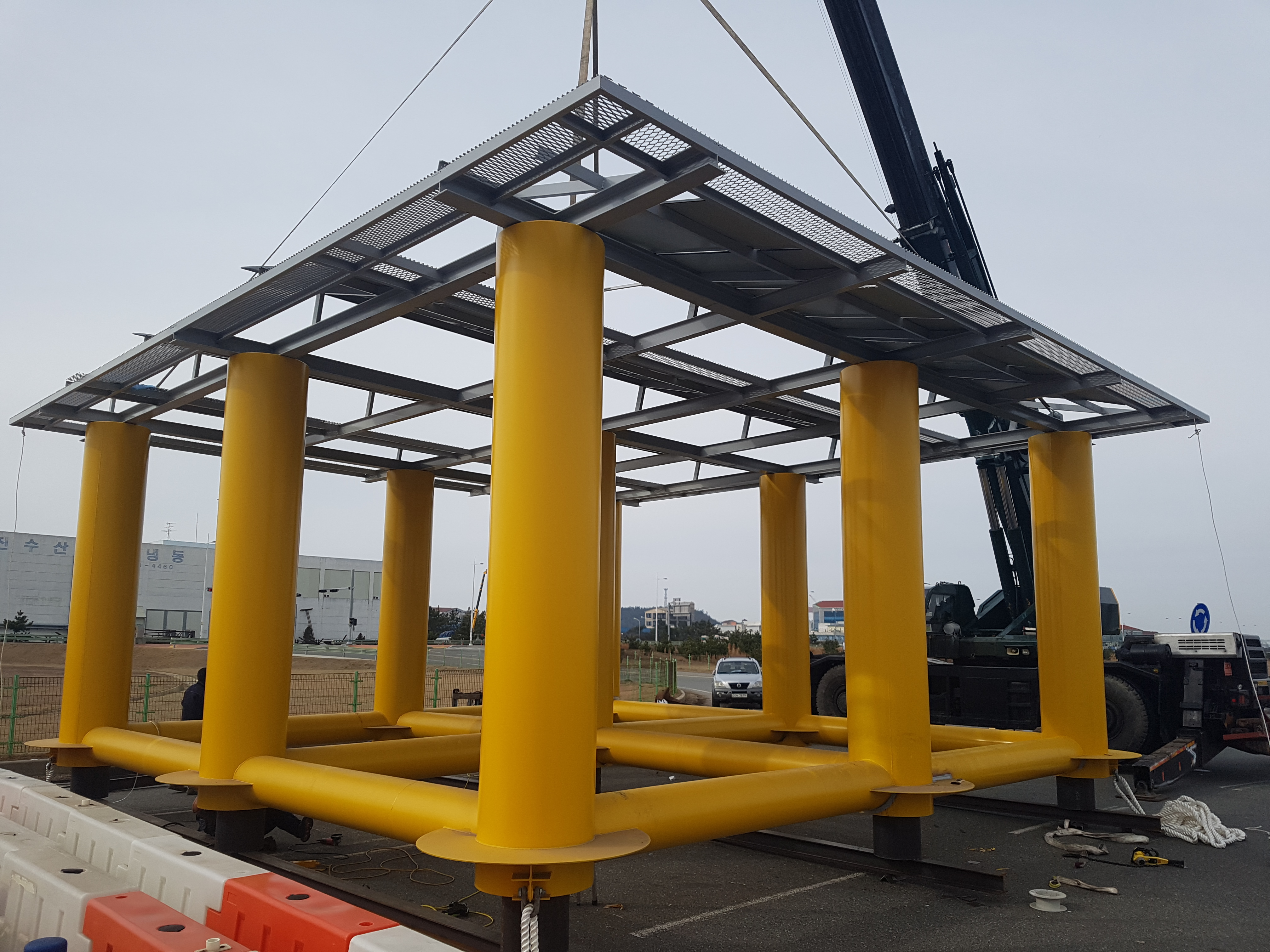

실증시험 시제품 제작과정
실증시험기간 2021년 3월 5일 ~ 2021년 4월 15일
특허등록
특허권자 : (주)오션스페이스
등록일 : 2020년 3월 20일
등록번호 : 10-2085864
