발전소 방수로 조류발전
발전소 방수로 조류발전
삼천포 화력발전소 방류수로 시험발전소
|
로터 |
직경 |
재질 |
설계성능계수 |
|
|---|---|---|---|---|
|
2.58m |
날개-FRP 허브-SUS316L |
설계성능계수 |
||
|
발전기 |
형식 |
용량 |
기어비 |
회전수 |
|
PMSG |
20kW |
1:10 유성기어 |
600rpm |
|
|
시스템 |
전력변환 |
컨버터 + 전압형 PWM인버터 |
||
|
간이부하장치 |
저항 20kW |
|||
|
구조물 |
유지관리시스템 적용 - 비상시 상하가 시스템 - 보수 작업시 대차 시스템 |
|||
|
||||
로터 블레이드

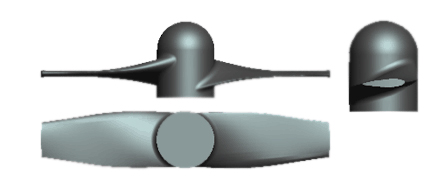

로터형상 과 CFD해석 성능곡선
회전속도 대 성능계수(Cp)
회전속도 대 출력

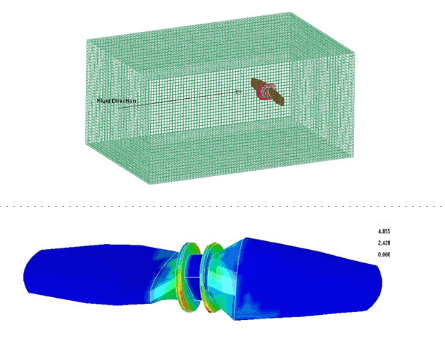

FSI 응력해석을 위한 모델(유체 및 로터) & 동적응력해석

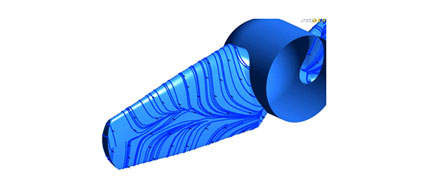

캐비테이션 해석

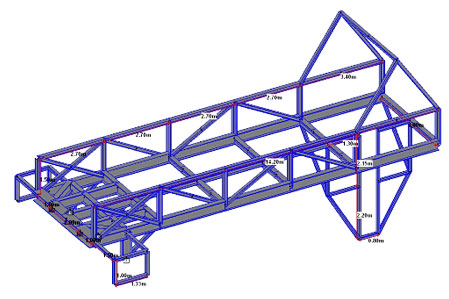

지지구조물 : 유지관리용 상하가 시스템이 적용된 철골구조
철골조 외팔보 구조

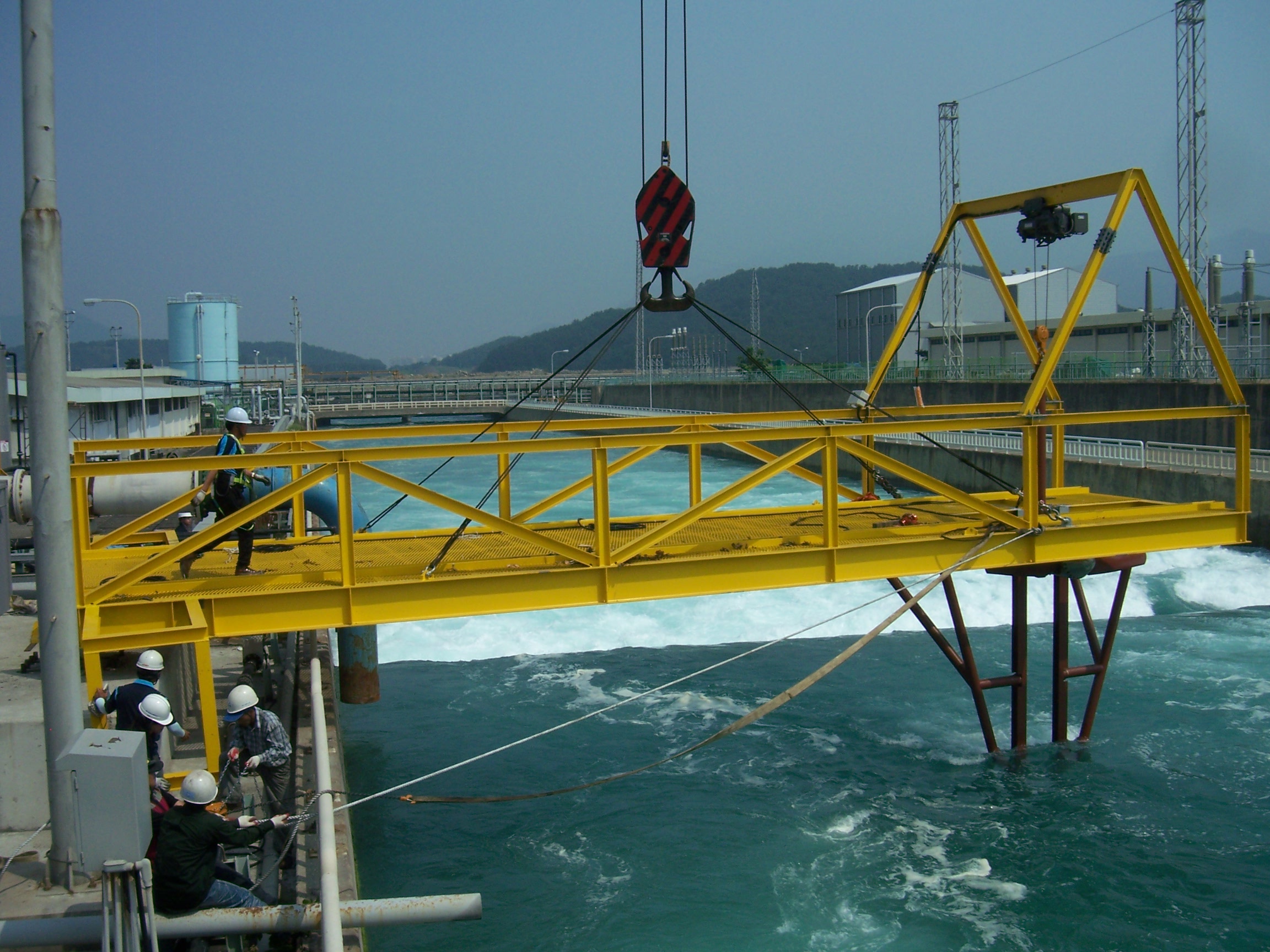

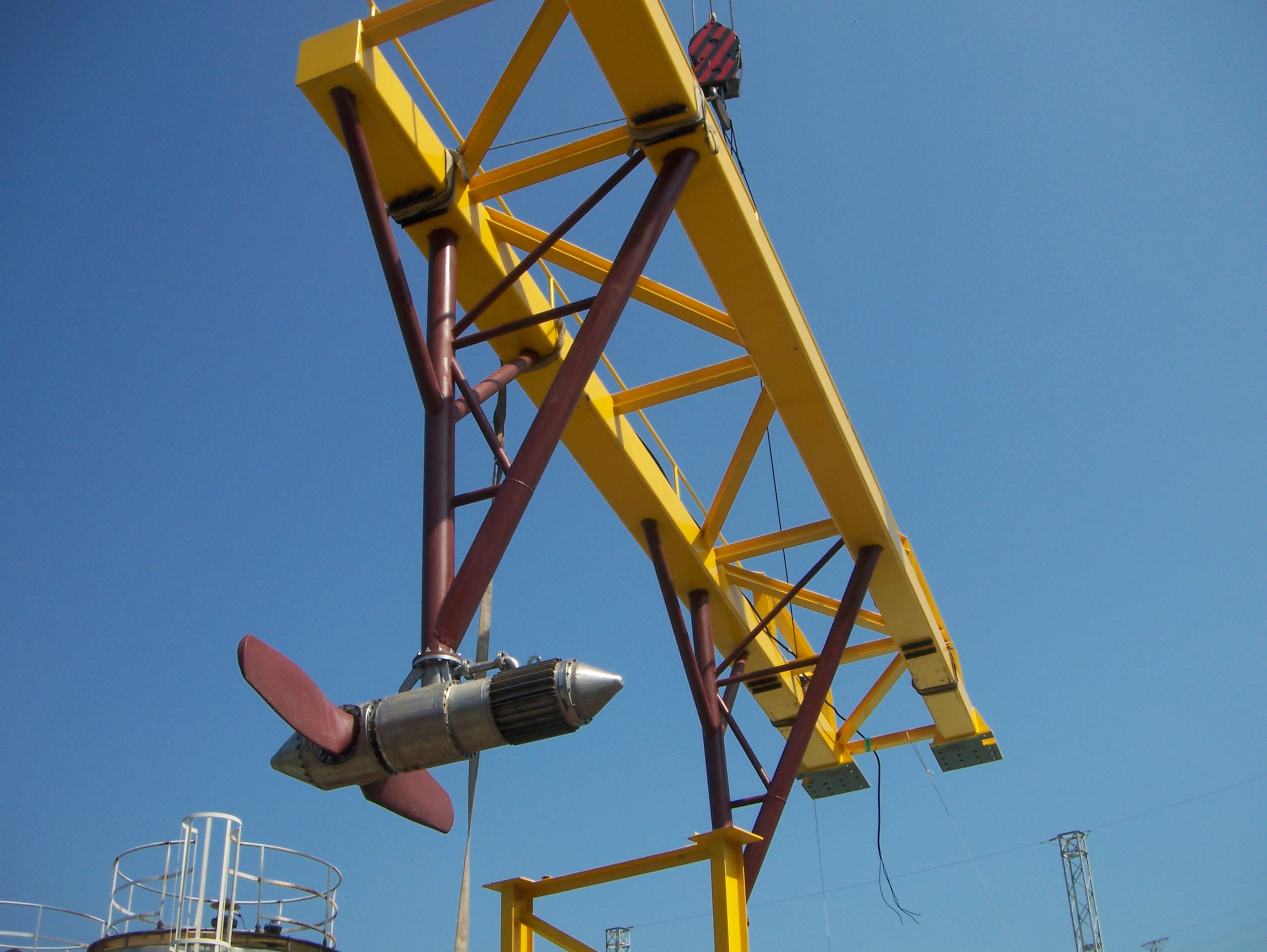

설치 및 시운전
| 시험기간 | 2008년 9월 10일 14:00 ~ 9월 12일 14:00(48시간) | ||||
|---|---|---|---|---|---|
|
출력전압 |
241 ~ 395 V |
출력전류 |
15.6 ~ 19.3 A |
출 력 |
3.6 ~ 9.6 kW |
|
시운전 기간 |
2009년 6월 18일 ~ 9월 17일(3개월) | ||||

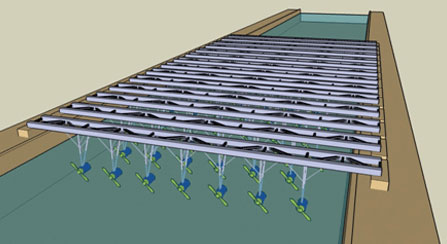

방수로 조류발전 상용화 계획
예상 조건 : 방수로 폭 30m, 길이 60m, 수심 4m, 로터직경 2.58m
설치 가능 기수 : 일렬7기 혹은 6기, 길이방향 15열 = 총 98기
병렬배치시 예상 발전량
|
유속(m/sec) |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
|---|---|---|---|---|---|---|---|
|
발전기 1기(kW) |
0.12 |
0.96 |
3.25 |
7.71 |
15.06 |
26.03 |
41.23 |
|
발전기 1열 = 7기(kW) |
0.84 |
6.72 |
22.75 |
53.97 |
105.42 |
182.21 |
289.31 |
|
발전기 98기(kW) |
11.76 |
94.08 |
318.5 |
755.58 |
1,475.88 |
2,550.94 |
4,050,34 |
