해양심층수

해상형 심층수 개발

  • 심층수 취수 방식의 분류

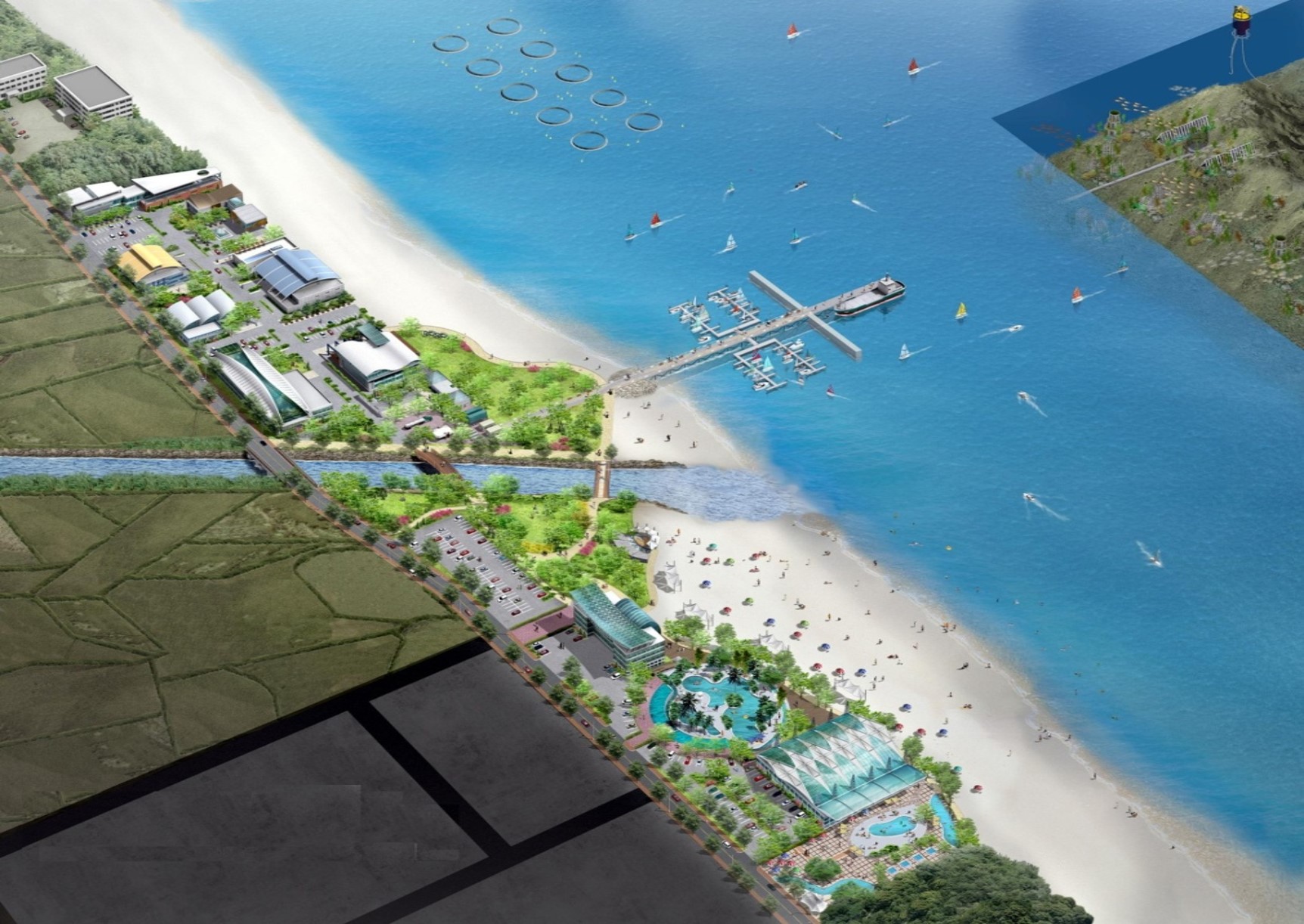

    • 육상형

      육상형

      장점

      대량의 심층수를 취수하는데 유리

      기상에 관계없이 안정적으로 취수

      단점

      초기투자비가 높음

      원하는 취수지점과 해안의 거리가 짧아야 함

      취수관 파손시 수리가 어려움

    • 해상형

      해상형

      장점

      취수비용이 저렴

      선박이 접안할 수 있고 저장조를 설치할 수있는 최소의 부지만 필요

      운송선박으로 전국 어디나 운반 가능

      단점

      기상악화시 취수 어려움

      취수량이 증가할 경우 운송선박 대형화 필요

  • 우리나라 동해 심층수의 해상형 개발시 유리한 점

    • 취수관의 장거리 설치에 따른 매설 및 부설비, 재료비, 유지관리비가 줄어들어 초기 투자비가 크게 절감됨.

    • 심층수를 선박에 적재하여 육상까지 운반한 후 이용하는 방식으로, 선박 접안시설 이 있는 해안 어느 지역이나 심층수 배분이 가능함.

    • 취수관 매설로 인한 해양오염 가능성과 어장 및 수산양식장 영향이 거의없어 민원 발생 소지가 없음.

    • 닻이나 저인망 그물, 저탁류로 인한 취수관 손상 가능성이 없어 유지관리에 유리함.

    • 장래 수요 증가로 취수량을 늘려야 할 경우 취수관 추가 부설을 위한 공사비가 크게 절감됨.

  • 오션스페이스 해상형 심층수 취수 설비 개발 현황

    구분 다목적 해상형 심층수 플랜트 해양 심층수 간이취수시스템
    개발자 한국해양연구원, (주)오션스페이스, 심층수개발(주) 한국해양연구원, (주)오션스페이스
    개발기간 2006. 5. 1 ~ 2007. 1. 31 2006. 8. 1 ~ 2007. 3. 31
    심층수 취수심도 250m 250m
    라이저 관경 1m 20cm
    라이저 재질 HDPE HDPE
    취수량 최대 9만톤/일 100톤/일
    부이 규모 직경10m×높이40m, 상부 데크(13m×13m) 직경1m×높이12m
    부이 재질 철근콘크리트 PE 또는 콘크리트
    부이 기능 심층수 취수, 저장, 선적, 낚시관광, 해역비옥화 심층수 취수
    계류방법 계류체인 & 와이어 6기 계류용 와이어로프 1기
    저장탱크 500톤 -
    심층수 운반 운송선 또는 운반탱크 견인 운송선
  • 일본의 해상형 심층수 취수 사례

    분류 준공 취수지 관경(mm) 심도(m) 취수량 취수관재질 목적
    船上 방식 2000 宮古市 50 630 3 ton/hr 폴리에틸렌관 연구·상용
    2000 香住町 50 270 2 ton/hr 폴리에틸렌관 연구·상용
    Buoy 방식 1989 豊洋
    (富山灣)
    450 250 26,000 ton/day 강관 비옥화실험
    1996 海ヤカラ1号 50 810 62 liter/min 염화비닐관· 폴리에틸렌관 연구·상용
    沖縄糸満沖 50 1,560 50 liter/min
    1999 海ヤカラ2000 50 950 60 liter/min 염화비닐관· 폴리에틸렌관 연구·상용
    沖縄糸満沖 50 2,000 40 liter/min
    2003 拓海 (相模灣) 1,000 205 100,000 ton/day 강관 비옥화실험
    2004 인도 880 1,000 132,000 ton/day 강관 온도차발전
    • 豊洋

    • 海ヤカラ1号

    • 拓海
